# 應用背景——上轉換材料與關鍵參數

上轉換發光是指材料分子吸收兩個或兩個以上低能光子而輻射一個高能光子的發光現象。目前研究的重點是能夠?qū)⒔t外光（波長較長，低能）轉換成可見光（波長較短，高能）的上轉換材料——例如稀土上轉換材料。事實上，稀土離子的上轉換發光幾乎覆蓋了可見光的各個波段，其在近紅外量子計數器、激光器、三維立體顯示、熒光粉、醫學成像及生物傳感器等方面己經獲得了廣泛的應用。

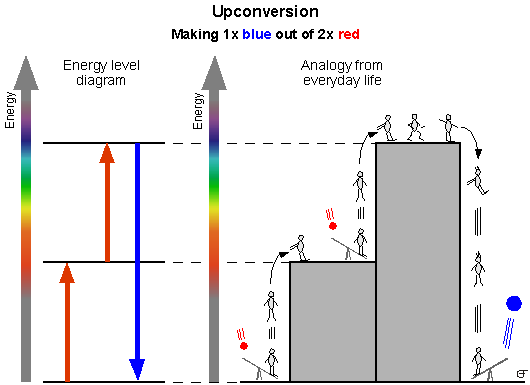

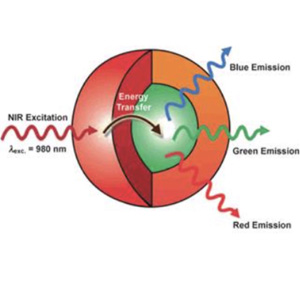

圖1. 上轉換發光原理示意

以生物醫學成像應用為例，傳統的熒光探針需要較短波長的激發光——由于波長越短，光在組織中的穿透能力越低——從而限制了成像的深度。而稀土上轉換發光納米材料（upconversion nanoparticles，UCNPs）作為熒光探針，通常可以采用近紅外連續激光器（典型的是980 nm，808nm）作為激發光源，其特點如下：（1）獲得較深的成像深度，（2）波長較長的近紅外光對生物組織的損傷較小，（3）能夠完全避免熒光成像中常見的生物組織背景熒光，從而獲得更高的圖像質量。

在上轉換材料的研究中，量子產率、吸收光譜、發射光譜、壽命等都是經常需要測量的參數。濱松針對上轉換材料研究中的具體需求（詳細見下）設計開發了絕對量子產率測試系統、可見近紅外熒光壽命測試系統和對應的配件。

# 量子產率

材料發出光子的數目與所吸收光子數目的比值稱為量子產率。由于量子產率很大程度上反應了材料對激發光的利用效率，所以為了獲得更廣闊的應用前景，量子產率的提升是上轉換發光材料研究中一個繞不過去的話題。

# 發射光譜

除了量子產率，上轉換材料的發射光譜也非常關鍵。大多數“上轉換材料”不僅會發出基于上轉換原理、波長較短的光譜，還會同時發出基于下轉換原理波長更長的光譜；兩者很有可能一個在可見光波段，一個在近紅外波段。在不同的應用中，對兩者的關注有可能各有側重；但同時得到兩者的數據在材料研究中非常重要。

# 寬廣而精準的光譜測量

由于常見的上轉換材料都是將近紅外光轉換成可見光，所以橫跨可見光到近紅外波段的吸收光譜/發射光譜也是上轉換材料的研究和研發中所關注的重要參數。而且對光譜的準確測量也是絕對量子產率測量的基礎。

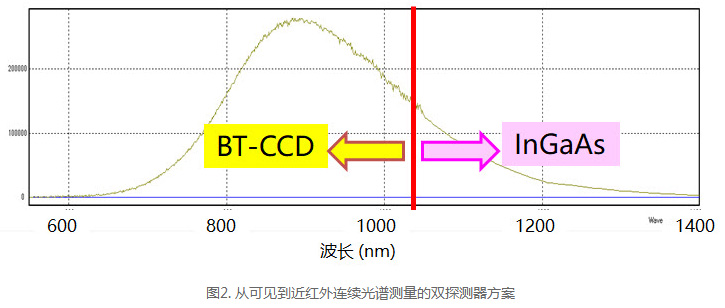

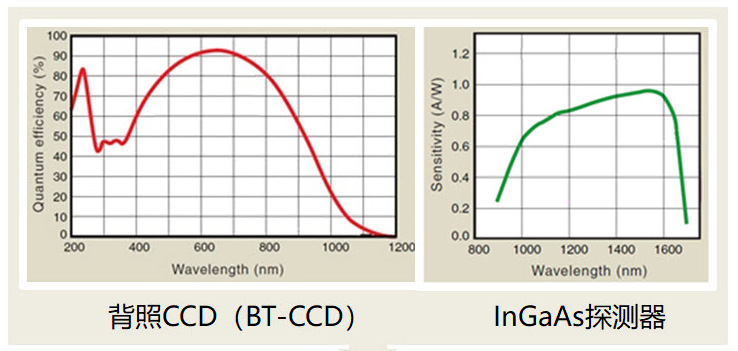

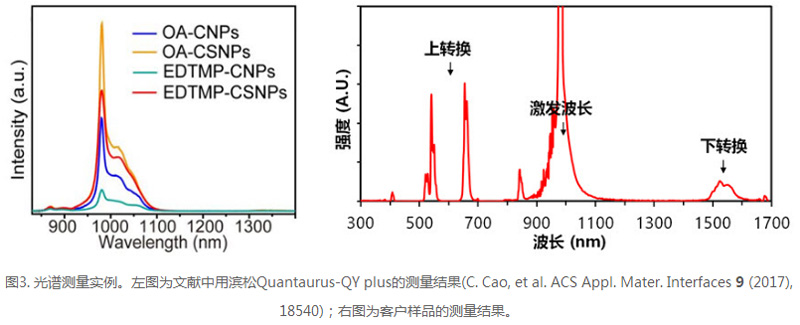

為了契合這樣的需要，濱松Quantaurus-QY plus中不僅配備了高靈敏度高信噪比背照式CCD探測器（探測范圍從紫外至約1100nm的近紅外，如圖2上左），而且配備了專門用于近紅外波段的InGaAs探測器（從850nm至1650nm，如圖2上右）。作為在光電行業深耕細作幾十年，光探測器產品線非常寬廣的技術型公司，濱松在Quantaurus系列產品中均選用了自產的探測器。并基于對探測器的深刻理解與定制，開發出了特有的“光譜無縫縫合”技術，使得通過可見光探測器和近紅外探測器所得到的光譜能夠完美地銜接在一起（如圖2），從而使用戶可以在300-1650nm的范圍內，橫跨可見及近紅外區域得到完整且精準的光譜和真實的量子產率數值（例如圖3）。

# 低至萬分之一的量子產率檢測

上轉換發光所吸收的光子能量低于所發射的光子能量（稱為反Stokes發光）；其發光機理是基于雙光子或多光子過程——這要求材料分子需要在很短的時間內吸收到2個或者更多光子，否則被一個低能光子激發的材料分子，是無法輻射出一個高能光子的。上轉換發光的這個要求其實并不容易達到，至少大大難于只需要材料分子吸收一個光子的普通熒光（或者下轉換發光）。這導致目前常見的上轉換量子產率多為0.01%~5%，比常見的熒光（或下轉換發光）材料的絕對量子產率要低了一個數量級。

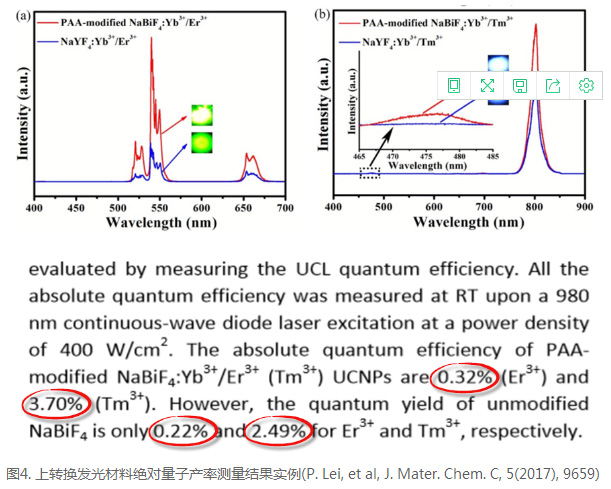

針對上轉換材料普遍較低的量子產率，濱松在內置光源之外，還提供選配的高功率氙燈光源以及激光器。圖4所示的文獻中，作者就采用了980nm的近紅外激光器作為光源，利用濱松Quantaurus-QY plus測得了低至0.22%的量子產率。

# 靈活而專業的光源及探測器配置方案

無論是寬廣光譜的探測，極低量子產率的測量，還是需要采用多種不同波長的激光器作為激發光源，上轉換材料的研究給儀器不斷提出新的要求，不同研究者對儀器的預期也不盡相同。這使得儀器的配置靈活性和可擴展性變得越來越重要。

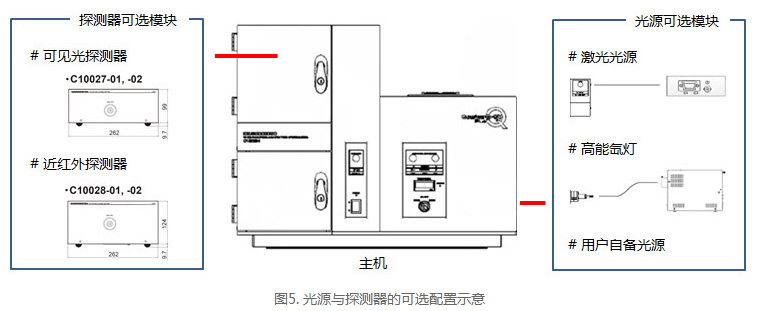

在探測器方面，濱松可以根據實際需求配置單探測器（350-1100nm），而后可以再升級成雙探測器配置（350-1650nm）。

而在光源方面，濱松不僅提供內置光源以及選配的高功率氙燈光源和激光器，儀器上的FC和SMA外置接口更是允許用戶接入已有激光光源，以節省成本。
