# 分子配向

在OLED領域，通過提高器件的外量子產率（EQE），從而得到亮度更高、發光效率更好的產品是最熱門的研究課題。因為器件的EQE為發光層內量子效率與輸出耦合效率的乘積（EQE=PLQY×ηout）得出，所以為了提高器件的EQE，兩種主要的手段就是：（1）提高發光層材料的內量子效率（PLQY）；（2）提升輸出耦合效率（ηout）。

在內量子效率方面。經過近年的大量研究，熱活化延遲發光（TADF）材料已經可以將發光層的內量子效率提高至非常接近100%（詳細情況可參考《 OLED/TADF研究之濱松解決方案 》）。

因此提高輸出耦合效率就變得非常重要——最主要的手段就是對OLED材料分子配向（Molecular Orientation）的控制。

圖1 OLED產品的影響因素

分子配向（Molecular Orientation），又稱分子取向，是由極性分子間的作用力形成的。在有機電致發光器件（OLED）的研究中，分子配向已被忽視了大約20年，其在器件性能上的影響尚未在微觀層面上得到充分討論。 直到最近，OLED中的分子間相互作用和水平分子配向的影響才得到研究和報道(D. Yokoyama, et.al, J. Mater. Chem., 21(2011),19187)。

通常而言，當OLED材料分子的水平取向占百分比越高，輸出耦合效率越好（如圖2）；當水平取向占比達到100%時，輸出耦合效率達到最高值50%；而當水平取向占比只有50%時，輸出耦合效率約為20%；當水平取向占比只有0%時，輸出耦合效率為最低值0%。

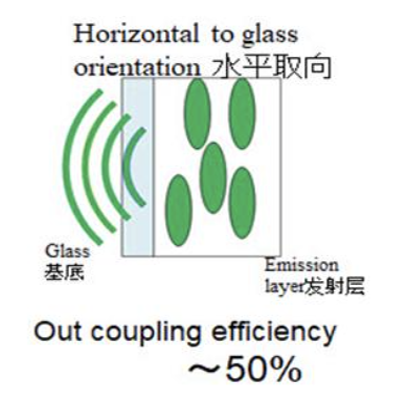

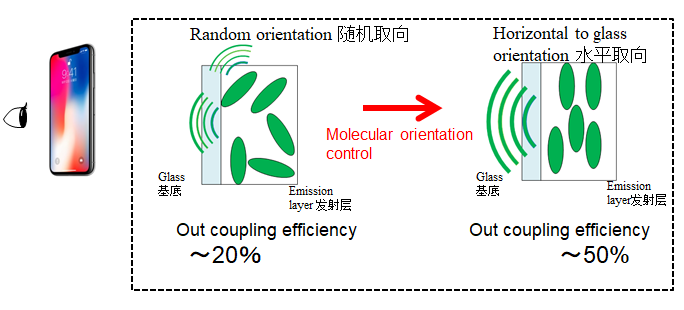

圖2 分子配向?qū)τ诔龉怦詈闲实挠绊?/span>

# 配向因子S的表征以及傳統測量方法

表征的分子配向有兩個方式：分子偶極矩與Z軸（Z軸為垂直于發光層表面的方向軸）的夾角θ或者配向因子（orientational order parameter，通常用S表示）；分子偶極矩與Z軸的夾角θ從0°至90°對應于S值從1至-0.5，兩者可以通過公式相互轉換（如圖3）。由于配向因子S的測量更加容易，因此通常文獻中都是用S表征。

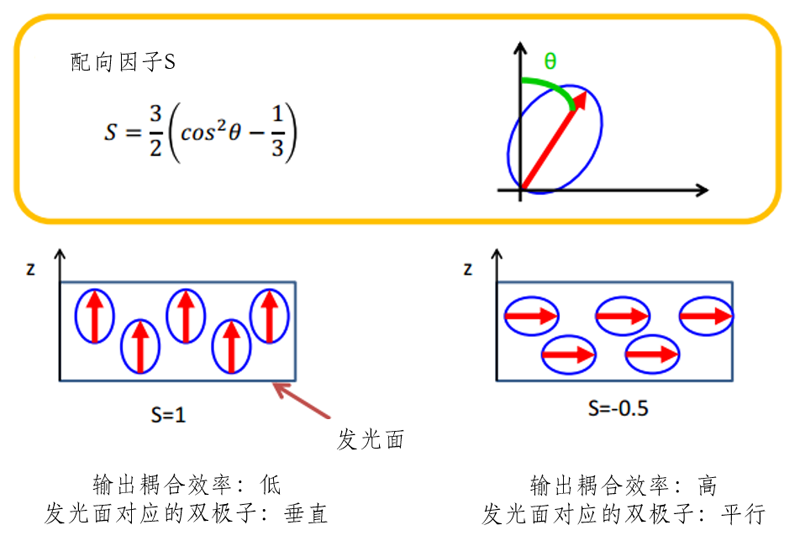

圖3 表征分子配向的參數S以及S與θ角的關系

傳統測量配向因子S的方法（VASE法，如圖4）是用可變角度光譜橢偏儀（variable angle spectroscopic ellipsometry）測量，通過檢測樣品折射率n和消光系數k，計算得到配向因子(D. Yokoyama, et.al, J. Mater. Chem., 21(2011),19187)。該方法需要借助橢偏儀設備，橢偏儀操作復雜、體積龐大、測量時間長、結果不穩定、樣品限制條件多，在得到初始數據以后，還需要做大量計算才能得到最終的配向因子。而正因為這些限制，OLED領域中關于配向因子S以及分子配向的研究在2011年之前都進展緩慢。

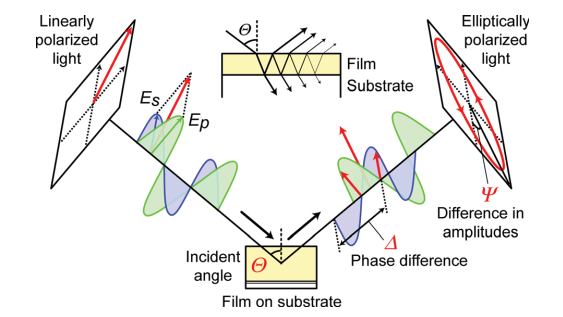

圖4 VASE法測量樣品的n、k值(D. Yokoyama, et.al, J. Mater. Chem., 21(2011),19187)

# 配向因子S測量之濱松解決方案

濱松長期和九州大學的Adachi教授保持緊密合作關系，從2011年開始Adachi和濱松合作一起研究更加便捷有效的配向因子測量方法.通過不斷地建模計算和實驗論證，最終建立了測量配向因子S的光子法（T.Komino, et al., Scientific Reports, 7(2017)，8405），而濱松也基于此模型研發了 C14234-11型分子配向測量系統 。

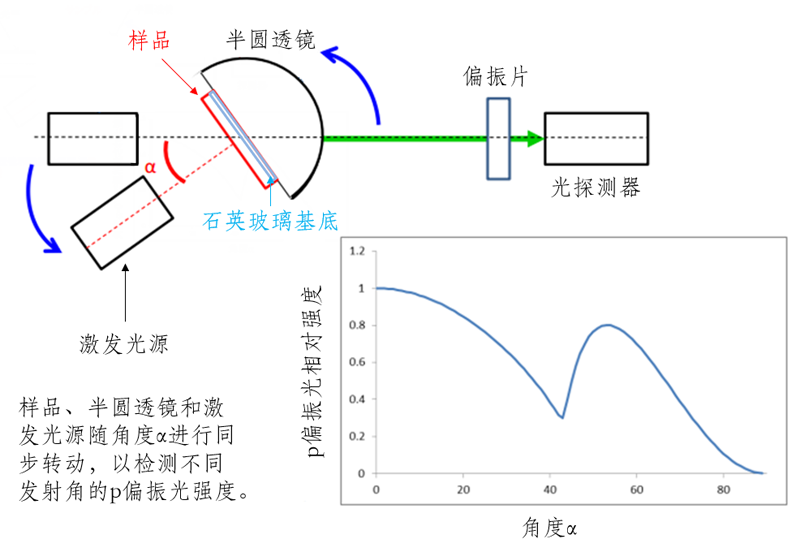

圖5. 濱松C14234-11分子配向測試系統的測量光路圖和理論結果。

樣品與其石英基底緊貼半圓透鏡上；系統通過LED光源激發被測樣品，被測樣品發出發射光，發射光中的p偏振光由偏光片檢出并且被探測器接收。在Adachi的理論模型中，半圓透鏡法線與光探測器接收面法線的夾角稱為α，p偏振的光強在Z軸的分量隨夾角α的變化而變化。在測量時，α角初始為0°，隨著測量開始，半圓透鏡和激發光源在每次測量后會逆時針步進一定角度步長，直到所有角度測量完畢，繪制出角度α和pz的關系曲線。在關系曲線中，pz有兩個峰值，根據這兩個峰值的強度以及對應α角度值，配合樣品基底折射率、樣品發射層厚度和樣品發射層折射率等基礎參數，便可以通過算法得到最終的配向因子S值 。

濱松C14234-11分子配向測試系統不僅提供了光子法的成套硬件，而且集成了來自Adachi的完整軟件算法。操作中，只需輸入三個參數（基底折射率nsub、發射層折射率norg以及發射層厚度d），然后在軟件中設置所需測量的α角度范圍以及角度的步長，即可實現系統的全自動測量，并得到對應的配向因子S值。

以光子法為核心的濱松C14234-11分子配向測試系統避免了VASE法中橢偏儀的繁瑣操作，具有整體光路簡單、測量便捷有效，同時C14234-11的測量結果與理論計算值之間可以復測，相互驗證，形成實驗-理論-實驗的閉環 (圖7)。

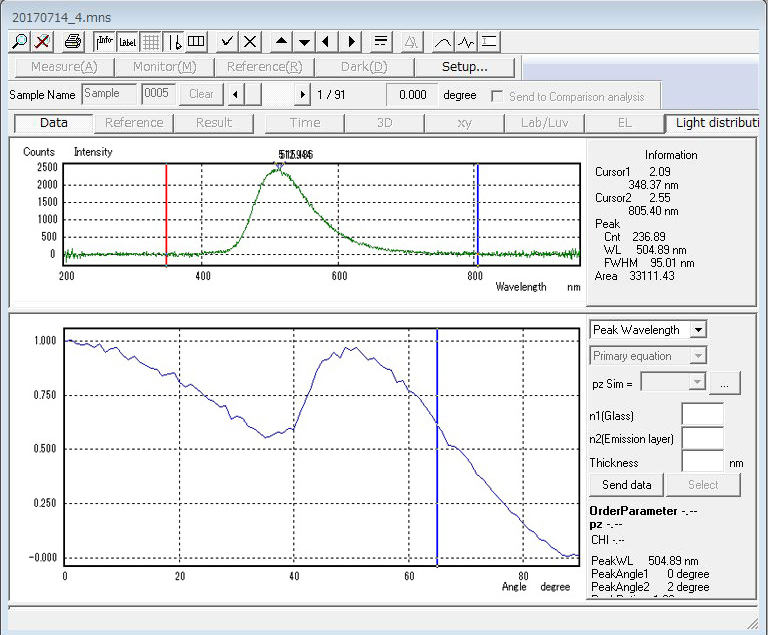

圖6 濱松C14234-11分子配向測試系統的軟件界面

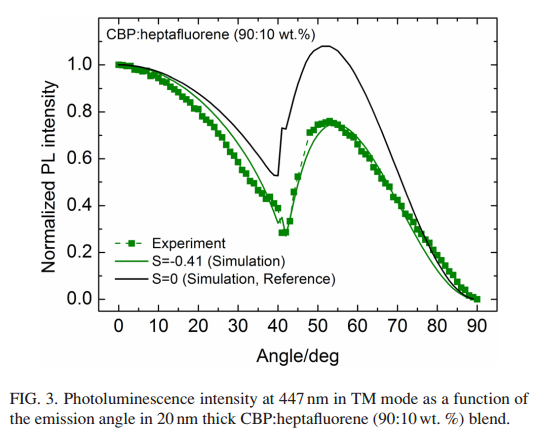

圖7 用光子法測量得到的曲線圖與S=0.41時的模擬曲線幾乎一模一樣（L.Zhao,et al, Appl. Phys. Lett. 106(2015),063301）

# 靈活的搭配，完整的產品線

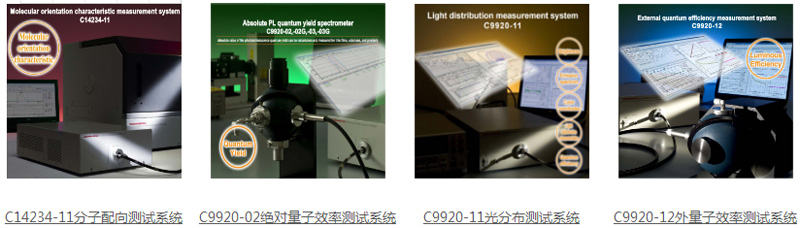

針對OLED電致發光器件的研究，濱松不僅提供C14234-11分子配向測試系統；還提供了測量電致發光器件朗伯分布、IVL參數以及EQE的C9920-11和C9920-12等兩套測試系統。

同時針對上游的電致發光材料研究（如OLED，量子點，熒光粉材料等）還能夠提供Quantaurus-QY（C9920-02）絕對量子效率測試系統。

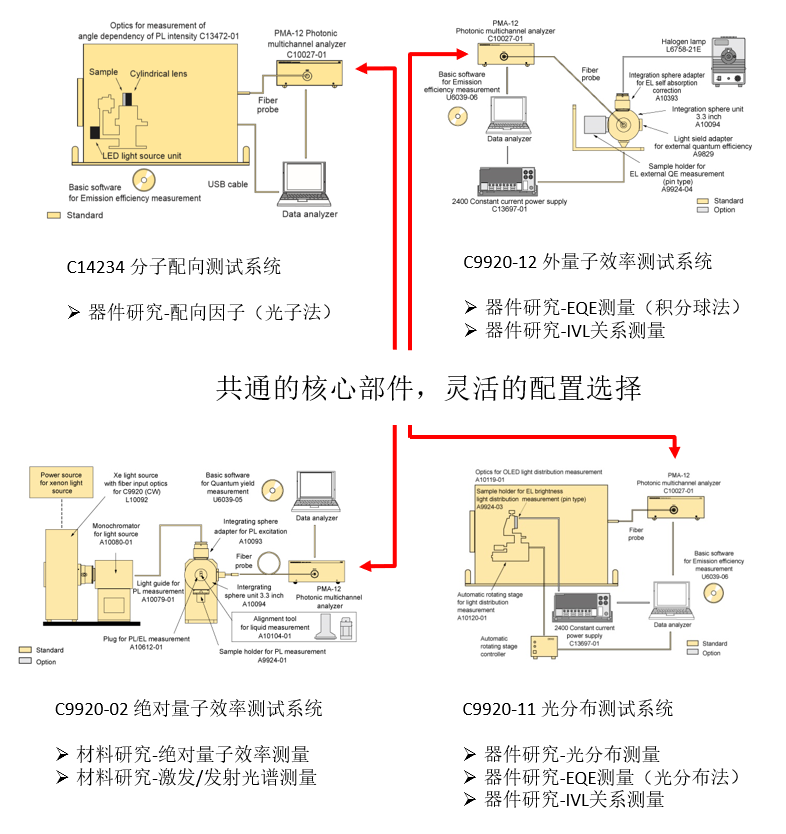

除了覆蓋了器件與材料研究所需求的完整產品線，上述四套系統還共用同一個核心的探測器部件，大大降低了未來升級系統的成本。

# 更多信息

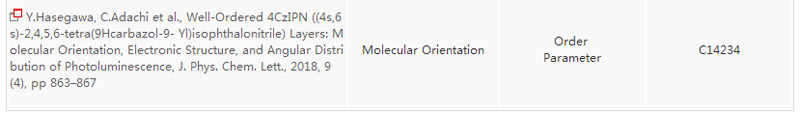

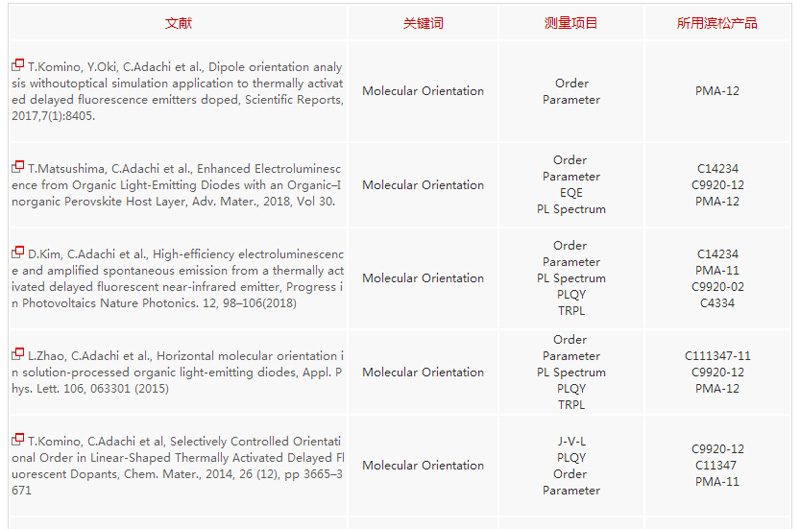

# 相關論文
