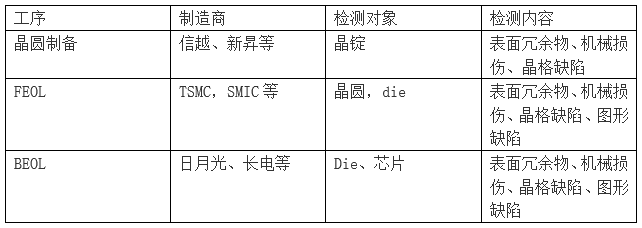

半導體制造商為了提高良率，往往需要在晶圓制備、FEOL和BEOL中引入一系列檢測過程。譬如晶圓制備環節中，為了保證最后得到的硅片表面缺陷在出廠允許范圍內，需要利用紅外相機檢測晶錠是否存在表面冗余物（顆粒污染物/有機污染物等）、機械損傷（劃痕/裂痕/狹縫等）、晶格缺陷（位錯等）、應力分布不均等方面的缺陷。在FEOL和BEOL中，除了需要檢查wafer或者die上是否存在雜質、機械損傷、晶格缺陷、應力不均勻，還需要檢查是否存在patterned defect。紅外相機在半導體檢測中的應用：

除此之外，紅外相機還可以廣泛應用于失效分析、切割刀片/激光對準等應用中。

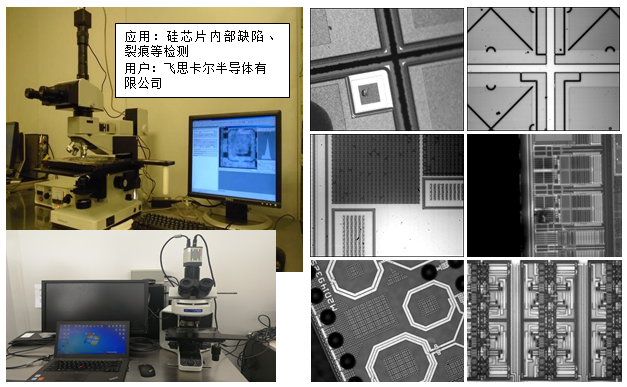

為了獲得最高質量的芯片, 硅錠必須沒有任何缺陷。這一點至關重要, 因?yàn)榫A在切片、制造和切割過程中會承受應力。在任何生產階段出現裂縫, 都會使晶圓無法使用。亞洲的許多 IC 制造商使用紅外成像顯微鏡來驗證半導體材料在切片前是否無缺陷, 以及電路在切片后是否無裂紋。紅外相機連接在紅外顯微鏡上進行圖像的采集和分析。

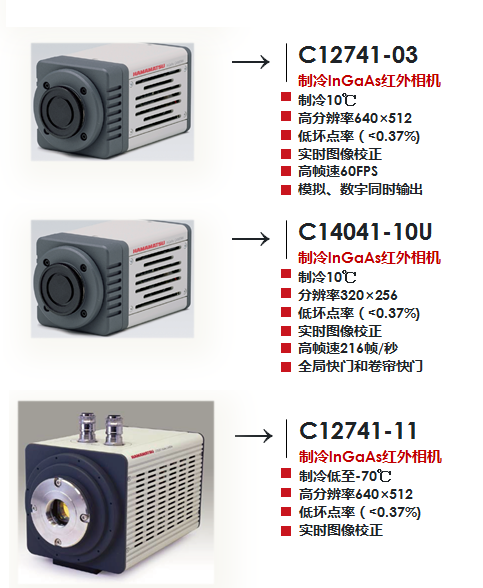

銦鎵砷（InGaAs）材料的紅外相機工作在900nm-1700nm波段內，這一范圍跨越了近紅外700nm-1400nm和SWIR光1400nm-3000nm，在半導體缺陷檢測方面有很廣泛的應用。濱松紅外相機具有高靈敏度、高分辨率、制冷噪聲低的特點，主要型號有

一、利用紅外光對半導體材料的穿透能力進行缺陷檢測

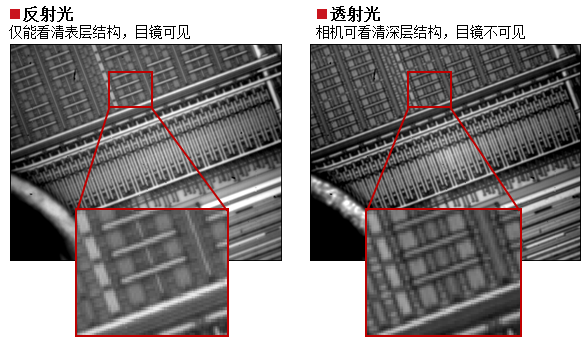

利用紅外光對半導體材料的穿透能力，可以看到芯片中不同層的結構，如下圖。

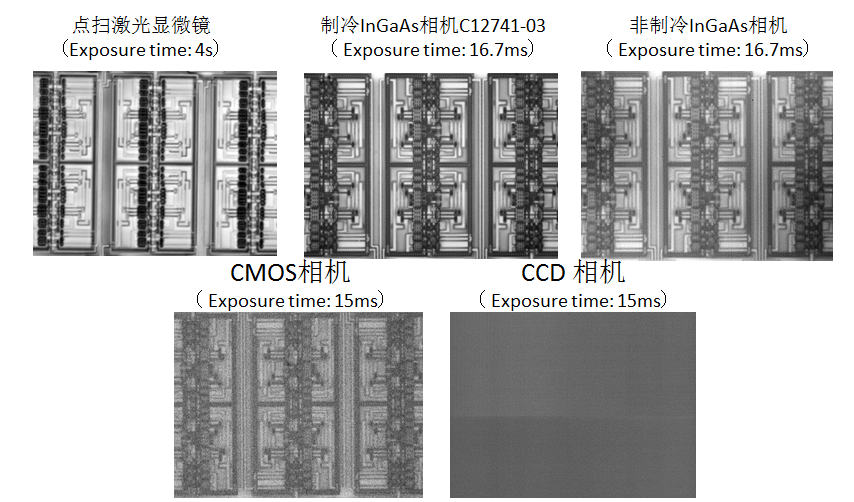

由于InGaAs材料在900nm-1700nm范圍內比硅材料的光量子效率高很多，因此InGaAs相機拍攝出來的圖像也要比CMOS和CCD相機質量好，成像清晰。

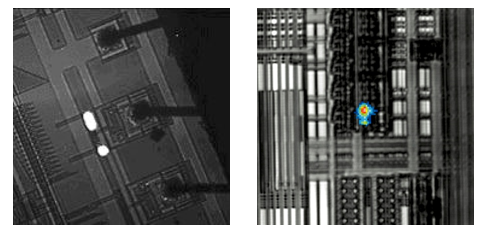

二、通過檢測電致發光(EL)檢查集成電路上的缺陷

通過紅外相機還可以檢測集成電路的上的電致發光，這些發光通常由短路過載，反向偏置結的雪崩，柵極氧化層的缺陷引起。

應用實例一：可見光發光測量（深度制冷CCD相機）

應用實例二：近紅外發光測量（InGaAs相機，熒光很弱，制冷）

三、通過檢測光致發光 (PL)進行評價

光致發光光譜用于探測材料的電子結構，是一種非接觸、無損傷的測試方法。從原理上講，光照射到樣品上，被樣品吸收，產生光激發過程。光激發導致材料躍遷到較高的電子態，然后在馳豫過程后釋放能量，（光子）回到較低的能級。該過程中的光輻射或者發光就稱為光致發光，即PL。

紅外相機對半導體材料的光致發光檢測，廣泛應用于各種評定、鑒定工作中，包括發光材料的缺陷評價、材料表面評價、集成光學電路的無損評價等。

四、光通訊-TOSA模塊中光學加工檢測

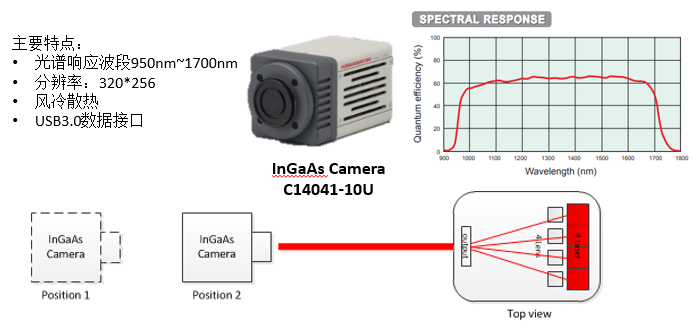

在TOSA模塊中，需要光學模塊將激光器發出的光會聚到出光口的位置，并且要保證每個激光器發出的光束匯聚后大小一致而且同軸，整個TOSA模塊的體積非常小，大約是5*2*10mm的體積，每個鏡頭大約只有1mm見方的體積。在通過機械手調整光學模塊位置時，需要對輸出光斑進行檢測。激光器使用的波長主要是通訊波段，即近紅外波段，所以需要使用紅外相機。

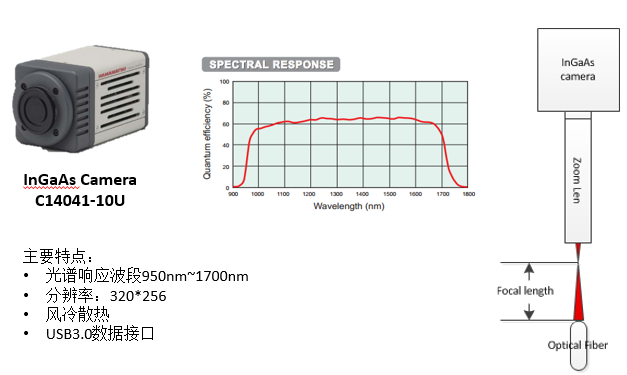

五、光通訊-光纖耦合焦點位置檢測

光通訊模塊在安裝光纖接頭的時候，為了保證最大的耦合效率，需要先確認輸出光束的焦點位置。這個過程需要使用紅外相機測試從光纖輸出的光斑尺寸，在縱向移動的過程中，當光斑尺寸最小時，此時的位置就是焦點位置。

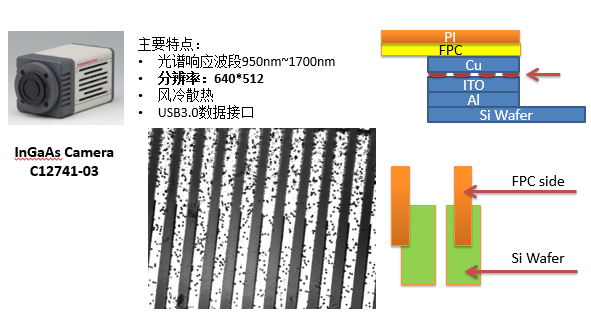

六、LCD屏中導電小球的檢測

在LCD屏生產過程中，屏幕與其他電路之間通過柔性電路板連接，連接處的金手指導電性能對LCD屏的質量和壽命有著至關重要的作用，在新工藝中，為了將LCD屏做到盡量窄，在屏幕周邊增加了覆蓋層，對屏幕邊緣遮光。這部分的覆蓋正好遮擋了金手指檢測的區域，為了能夠繼續檢測金手指上導電小球的情況，需要使用具有一定穿透能力的紅外光進行檢測，所以需要使用紅外相機。
