產品概述

Uni330 是上海尤譜光電科技有限公司傾力研發的高性能成像光譜儀。

其名稱“Uni”源自“Unique”，寓意其獨一無二的光學與機械設計。產品焦距為330mm，集卓越成像、快速切換與智能控制于一身，為精準光譜分析提供可靠平臺。

核心特性

1. 影像優化設計

采用獨到的雙曲面反射鏡像差校正設計，同時優化像散與彗差，實現30mm×12mm尺寸平坦像面的清晰聚焦，確保整個成像區域信號均勻且無失真。通過優化的光學設計模擬和精細的光路調試，有效消除二次衍射光，降低雜散光、提升信噪比。

2. 快速光柵切換在軸掃描系統

光柵切換和波長掃描的驅動互相獨立，每個光柵配備單獨的定位機構，實現秒級切換時間、高波長重復性的光柵切換；在軸掃描設計，有效減小離軸像差，確保在紫外至紅外的寬譜段范圍內均能獲得最優的通光量、光譜分辨率和成像質量。

3. 全自動智能控制

標配全電動化配置，光柵、狹縫、出口及入口選擇均采用電機驅動，通過軟件即可一鍵操控，省去繁瑣的手動調節過程，顯著提升實驗效率和可重復性。

4. 緊湊結構與高兼容性

緊湊堅固的機身，采用整體式高強度鋁合金殼體，結構緊湊，具備出色的穩定性、可靠性和光學與電磁屏蔽性能。

強大的兼容性：Uni 330提供支持市面主流光譜探測器輸出接口選項，以及適配光纖、顯微鏡、籠式架構等光路結構的接口選項。

5. 軟件與控制

提供功能全面且完善的測量軟件，支持以下核心功能：

- 光譜采集與實時顯示

- 儀器參數的全自動控制

- 數據管理與高效分析處理

技術參數

注：所有光譜指標均由1200g/mm光柵在435.83nm處測試完成

探測器選項

測試示例

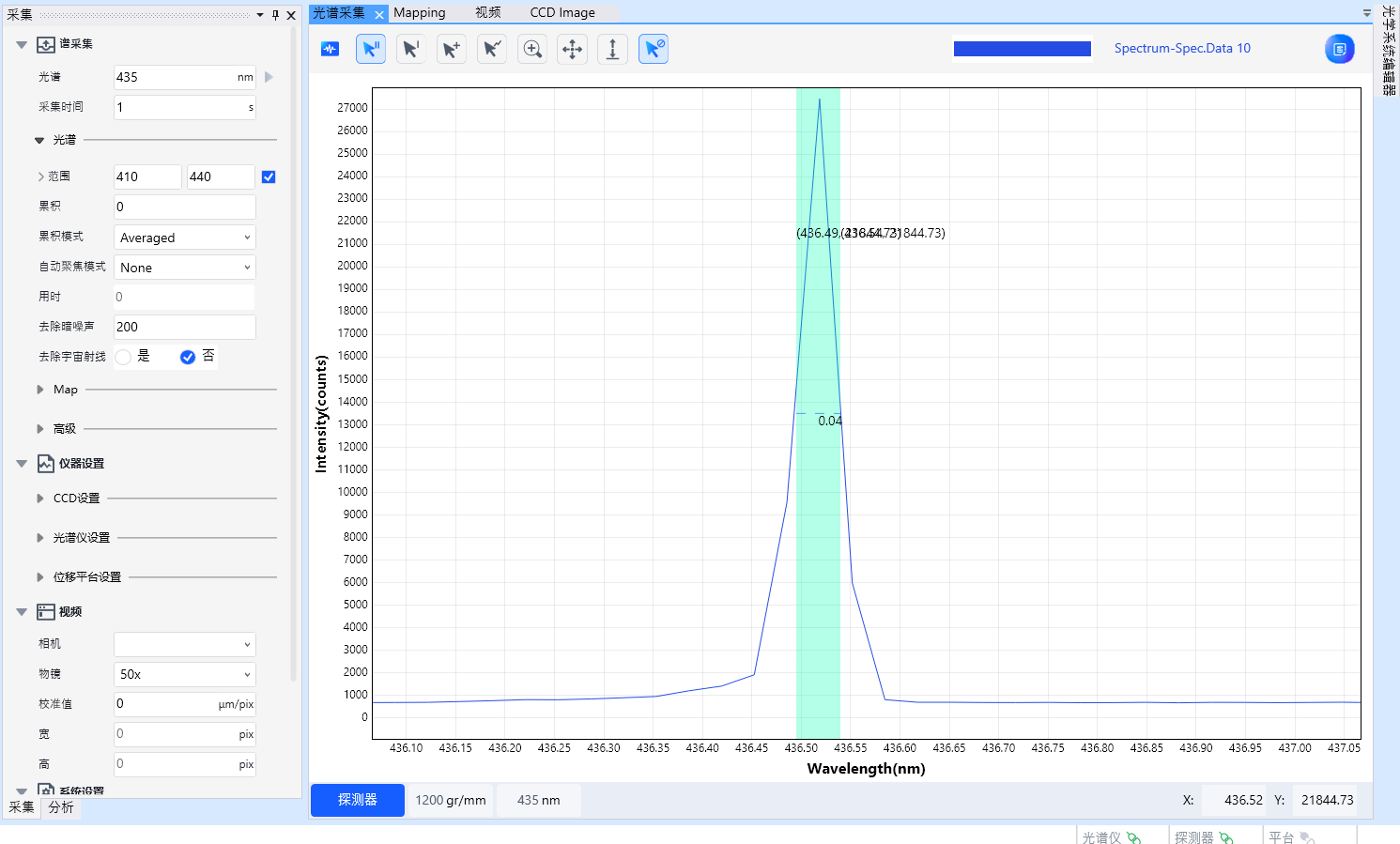

汞燈光譜
