一、 背景介紹

堆垛是二維層狀材料一個獨特的結構自由度，在對稱性破缺和各種新奇的電學、光學、磁學以及拓?fù)洮F(xiàn)象等方面發揮著重要作用。近年來，三層石墨烯引發了研究人員的廣泛關注。通常，三層石墨烯可呈現出兩種不同的堆垛幾何構型：菱面體（ABC）堆垛和Bernel（ABA）堆垛。其中，ABC堆垛表現為原子層沿同一方向逐層偏移，其低能帶色散顯著區別于ABA構型，并展現出強電子關聯效應，成為探索超導態、量子反?；魻栃?yīng)、拓?fù)浣^緣體等關聯量子現象的理想平臺，被譽為“強關聯物理的沙盒系統”?；贏BC堆垛的強關聯特性，其在高溫超導器件、拓?fù)淞孔佑?jì)算芯片等下一代電子學領域展現出顛覆性潛力。然而，其能量亞穩態易在制備中弛豫為ABA結構，精準識別與定位ABC區域成為器件性能突破的核心瓶頸。

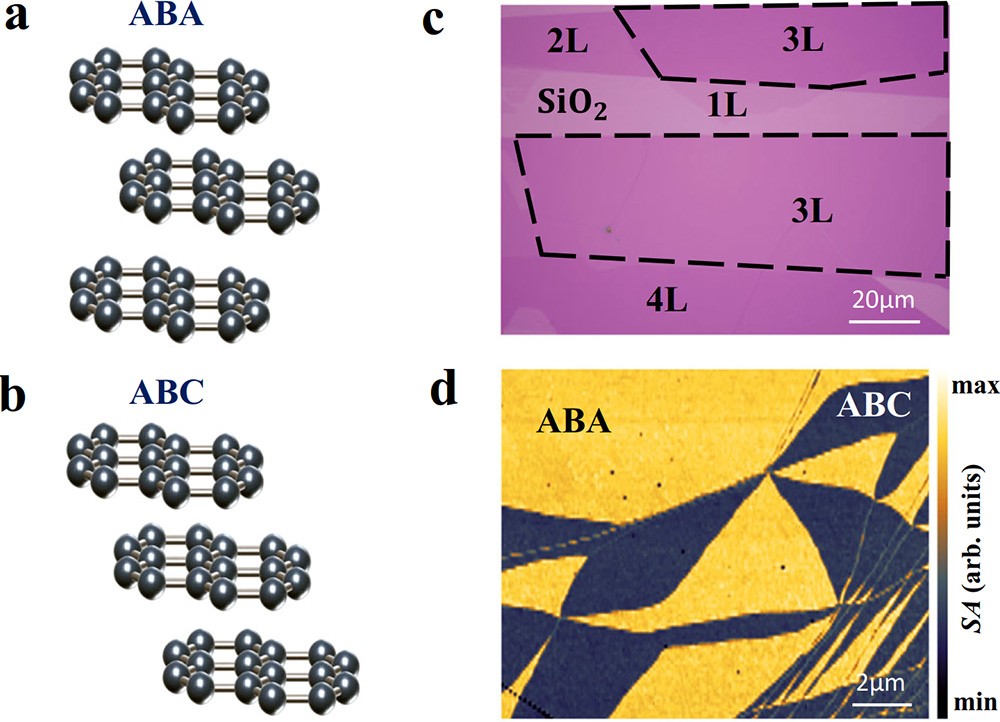

圖 1三層石墨烯中兩種不同的堆垛構型：ABC堆垛和ABA堆垛

（原文鏈接：https://doi.org/10.1038/s41467-024-46129-7）

二、 研究文獻

目前，制造適用于輸運測量的標準ABC堆垛石墨烯器件仍面臨嚴峻挑戰：其一，ABC堆垛作為能量亞穩態，在器件制備過程中極易弛豫至熱力學穩定的低能ABA構型；其二，傳統表征技術（如掃描拉曼光譜顯微鏡、近場光學顯微鏡及開爾文探針顯微鏡）依賴逐點掃描模式，效率低下且難以滿足高通量制備需求。近期，有研究表明ABC堆疊區域與ABA堆疊區域在近紅外（1200-1600nm）波段有高達（15~40%）的反射對比度，采用近紅外顯微成像可以快速、無損、高分辨地實現堆疊方式識別，并可實現在線原位監測。

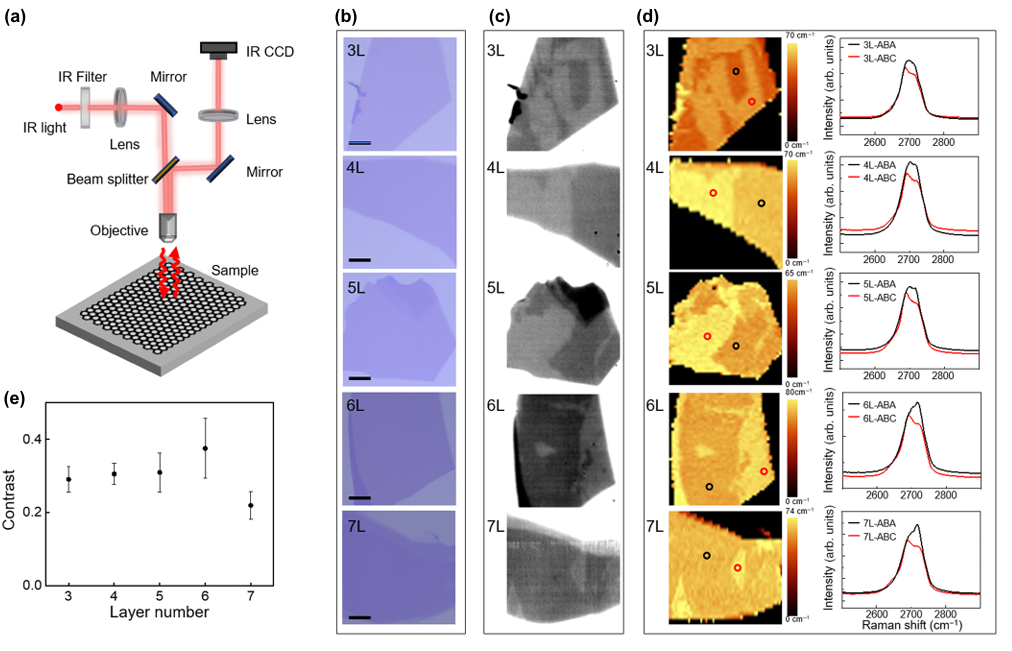

圖 2（a） 紅外成像系統示意圖。（b） 石墨烯從三層到七層的光學圖像。比例尺為 6 μm。（c） 該石墨烯薄片的紅外圖像。（d） 相同石墨烯薄片的拉曼FWHM峰寬掃描成像和拉曼光譜。（e） ABA 和ABC 石墨烯不同層的紅外圖像對比度差異。

（原文鏈接:https://doi.org/10.1103/PhysRevApplied.23.034012）

三、 實驗案例

應用戶需求，尤譜光電采用濱松C12741-03 InGaAs近紅外相機及顯微鏡構建了近紅外成像系統（圖3）并進行了石墨烯近紅外成像演示實驗。圖4顯示了測試結果。從圖中可以觀察到不同區域的亮度不同，即可迅速分辨ABC堆垛和ABA堆垛。

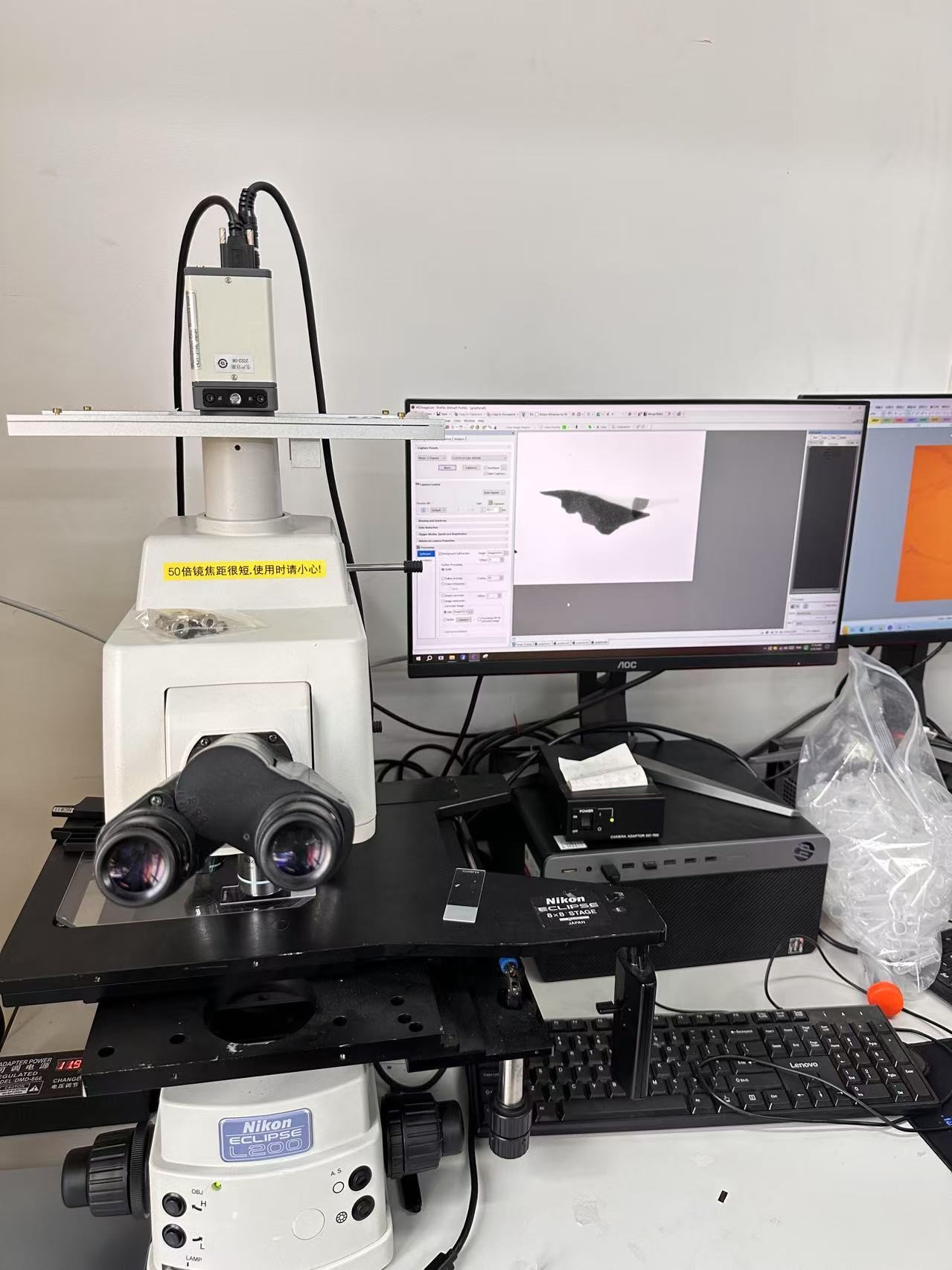

圖 3顯微近紅外成像系統

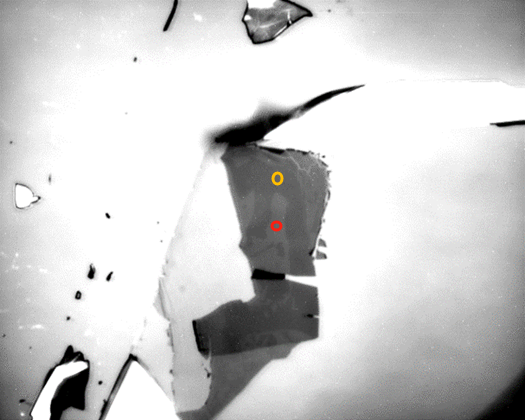

圖 4 三層石墨烯顯微紅外圖像 ，ABC堆垛（紅圈），ABA堆垛（黃圈）

四、 相關產品

相對于可見光成像，除了提供獨特的近紅外反射/透射對比度意外，近紅外光還具備低散射的特征，可以深入樣品內部進行成像。上述石墨烯堆疊分辨分層成像既是典型的示例；同時，近紅外成像還廣泛用于農產品檢測、有機物檢測、半導體檢測等領域。

濱松光子提供三款規格的近紅外相機以滿足不同的應用需求。
