研究背景

光學微納加工技術是現代信息化產業發展的重要基礎，支撐著包括芯片、半導體、傳感器等產業的發展，然而我國的先進微納制造技術及裝備一直處在被國外封鎖的狀態。為此，大力自主發展先進微納加工技術至關重要。

在諸多先進制造技術中，雙光子激光直寫技術廣泛應用在納米光子學、生命科學、材料科學、集成光電子等領域，相對于紫外投影光刻技術和電子束光刻，其具有無掩膜、非真空、真三維的加工優勢。但是，受到衍射極限影響，當前的雙光子激光直寫設備的加工線寬被限制在百納米，很難實現亞百納米的特征尺寸。針對這個問題，科研人員借鑒遠場超分辨成像方法中的受激輻射損耗技術，開發了基于邊緣光抑制的雙光子激光直寫方法，進一步提升雙光子激光直寫技術的特征尺寸。在邊緣光抑制技術中包含兩束光：一束常規高斯光束用于激發光刻膠聚合，一束聚焦后形成圓環形光斑的抑制光束，兩束光精確地在空間上對準。通過抑制光形成的環形光斑抑制光刻膠在外圍區域的聚合進而提高直寫分辨率。通過這種方式，可以使激光直寫突破衍射極限。此外，目前的雙光子設備皆采用單焦點或單通道刻寫，加工速度較慢，是一種低通量的裝置。采用多焦點并行加工可以在一定程度上提升系統通量，加快系統加工效率。但目前多數相關文獻報道集中于周期性、重復性結構打印。

為此，研制一種既能突破衍射極限獲得高精度特征尺寸，同時又可以實現靈活、快速制造的激光直寫裝置，對于雙光子激光直寫技術發展、實現大面積應用具有巨大的推動作用，對于自主發展先進微納裝備具有重要意義。

研究重點、創新點、成果

最近，由浙江大學、之江實驗室組成的，由劉旭教授、匡翠方教授領導的團隊基于前期遠場超分辨技術的研究經驗，提出了一種新型的雙通道激光納米直寫方法，并完成了設備樣機研制。團隊深入研究發展了暗斑調控技術、雙通道調控技術、邊緣光抑制技術、防漂移技術、三維模型解析技術和新型光刻膠技術。所研制的裝置刻寫效率比市面上的單通道裝置產品提升一倍，最小二維線寬達到40nm，空間懸浮線橫向線寬穩定在20-30nm?；谄癃毩⒄{(diào)控技術，實現了通道間的獨立控制，雙通道可以并行打印不同的任務。突破了傳統并行方法局限于周期性結構打印的問題，能廣泛應用于制造非周期性結構和高度復雜結構。這進一步擴展了激光直寫光學制造的潛在應用范圍，使該裝置有望成為可支持眾多領域發展的實用支撐設備。

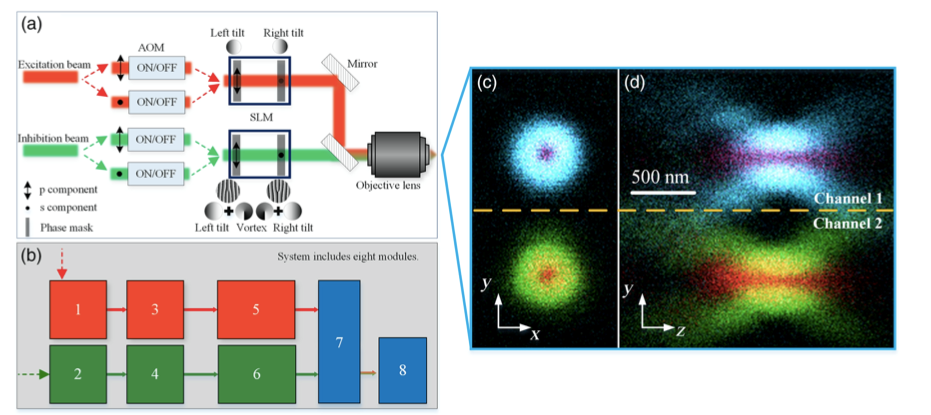

圖1 雙通道超衍射極限激光直寫裝置

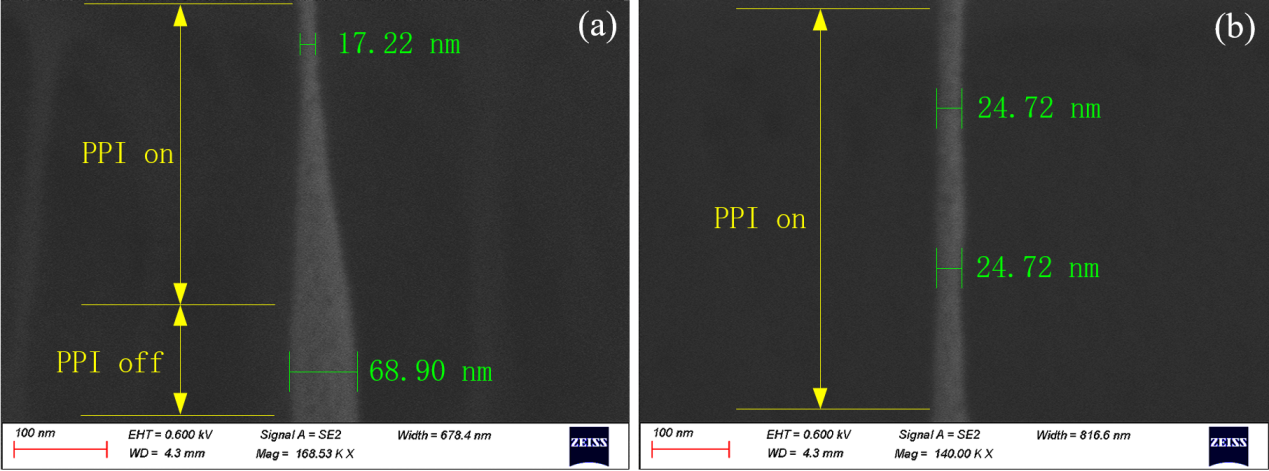

圖2 亞50nm線寬結構

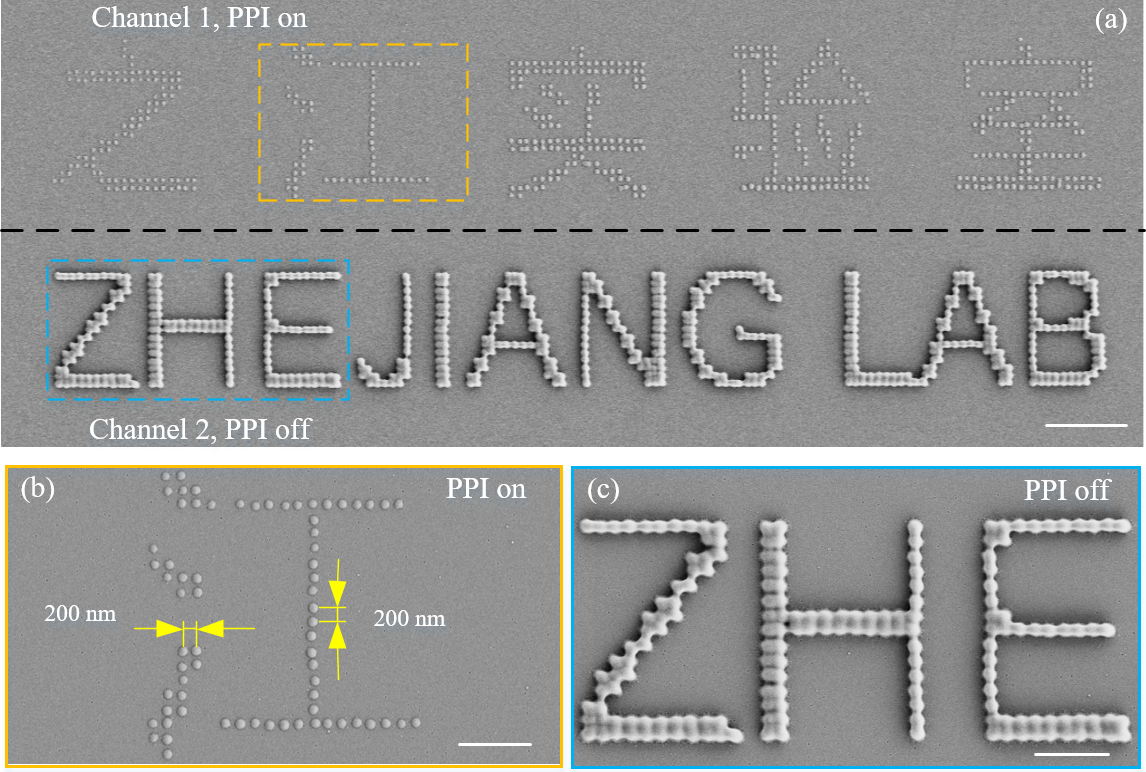

采用激光直寫打印比特點結構在大數據光存儲方面具有極大的應用潛力。圖3展示了雙通道系統在打印比特點圖案上的能力，其中，（a）圖是打印結果的掃描電子顯微鏡圖，（b）、（c）圖分別是中黃色和藍色方框的放大圖，比特點的水平和垂直間距為200 nm，比例尺為1 μm。(a)圖中的上半部分采用邊緣光抑制打印，點結構間隙清晰可辨；相比之下，采用傳統雙光子打印的下半部分，點結構十分模糊。正常的單光束路徑系統中，這兩行必須單獨打印；而在雙通道系統中，兩個圖案可同時打印，可見該方法的效率是普通單光路系統的兩倍。

圖3 位點圖形打印結果

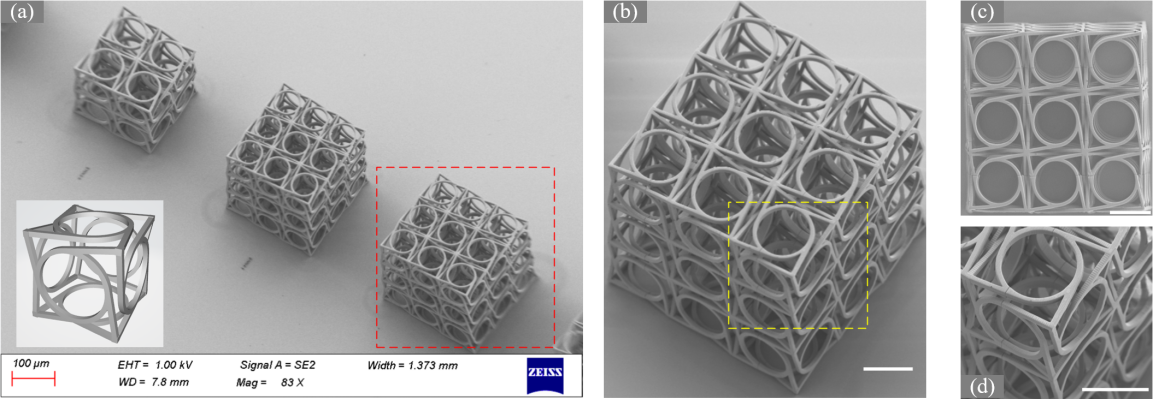

為了測試實際3D納米結構的并行打印效果，研究人員還打印了超材料結構立方體。打印結果如圖4所示。

圖4超材料立方體打印結果

使用體驗

超分辨雙光子聚合需要將超快激光完美聚焦至衍射極限，抑制光則需構建為環形光束并精確與工作激光重合，對系統的像差、穩定性、位相調控精度和準確度都有極高要求?？臻g光調制器（Spatial Light Modulator，SLM）的全面、精確、靈活、可靠的光場調控功能可以通過調控激光波前位相生成所需形狀的光場分布（例如多焦點、貝塞爾光束、環形光斑等），并可補償激光以及光學系統的像差、實現理想的聚焦；同時，SLM還支持動態控制，可在實驗過程種按需改變光場分布。在前沿的顯微技術中，空間光調制器是光場調控的必備器件之一。

系統中采用了來自日本濱松公司的兩款SLM（-02和-16系列, Hamamatsu, Japan），分別用于實現對780nm脈沖激發光和532nm連續抑制光的調控。濱松SLM在超分辨雙光子聚合系統中作為光場調控的核心器件，其良好性能為研究目標的高質量達成提供了有力的支持和保證：

l外形設計簡潔、緊湊，使用方便，易于集成；

l具備完備的二次開發包及例程，方便科研人員完成自定義功能以及應用程序開發；

l高效率：采用介質反射膜，95%光利用率，充分利用激光能量；

l低吸收、高損傷閾值：可使用較高功率激光以實現多路并行操作；即使在無水冷情況下也具備高功率適應性和穩定性；

l精密準確的位相調節和位相穩定性：滿足十納米量級超分辨雙光子聚合對光斑、對準、指向性的精密控制和穩定運行的要求。

文章出處

題目：Direct laser writing breaking diffraction barrier based on two-focus parallel peripheral-photoinhibition lithography

期刊：《Advanced Photonics》，SCI收錄，中科院、JCR一區；

原文鏈接： https://doi.org/10.1117/1.AP.4.6.066002

作者及通訊作者：本文作者為由之江實驗室和浙江大學科研人員組成的團隊，通訊作者為劉旭教授和匡翠方教授。
