在科研成像領域，濱松光子一直以其在成像傳感器、電子學、軟件和系統等方面的全面能力為用戶提供高靈敏度、低噪聲成像探測方案。尤其是qCMOS相機ORCA?-Quest (C15550-20UP)，自2021年推出以來，一直是業界唯一具備光子數定量解析能力的科研CMOS相機，為物理影像、天文、生物等領域的用戶做出了巨大的貢獻。但濱松并未就此止步，時隔3年之后，ORCA-Quest完成了對自己的超越：全面提升的紫外量子效率，超過5倍的幀率提升，實時傳輸原始數據的能力......全新ORCA-Quest2 (C15550-22UP)，繼續在科研CMOS領域領跑。
詳細參數
量子效率 | @peak QE: 90 % |
成像設備 | qCMOS? image sensor |
有效像素 | 4096 (H) × 2304 (V) |
像素尺寸 | 4.6 μm (H) × 4.6 μm (V) |
有效面積 | 18.841 mm (H) × 10.598 mm (V) |
滿阱容量 | 7000 electrons（Typ.） |
讀出速度 | 標準掃描 : 120 frames/s (@4096 pixels × 2304 pixels, CoaXPress)； 17.6 frames/s (@4096 pixels × 2304 pixels, USB) 超靜音掃描，PNR，Raw : 25.4 frames/s (@4096 pixels × 2304 pixels, CoaXPress)； 17.6 frames/s (@4096 pixels × 2304 pixels, USB) |
讀出噪聲 | 標準掃描 : 0.43 電子 rms (Typ.)，0.39 電子 中值（Typ.）； 超靜音掃描 : 0.27 電子 rms (Typ.)，0.25 電子 中值（Typ.） |
制冷方式 | Peltier cooling |
曝光時間 | 標準掃描 *1: 7.2 μs to 1800 s ；超靜音掃描，PNR，Raw *2: 33.9 μs to 1800 s |
制冷溫度 | 強制風冷(環境溫度: +25 °C) : -20 ℃； 水冷 (水溫: +25 °C) *3 : -20 ℃； 水冷 (@max cooling; 水溫: +20 ℃, 環境溫度: +20 ℃)*3 : -35 ℃（Typ.) |
暗電流 | 0.016 electrons/pixel/s (強制風冷, 環境溫度: +25 ℃) (Typ.)； 0.016 electrons/pixel/s (水冷, 水溫: +25 ℃) (Typ.)； 0.006 electrons/pixel/s (水冷，最大制冷, 水溫: +20℃, 環境溫度: +20℃) (Typ.) |
動態范圍 | 23 000:1 （rms）(Typ.)，28 000:1 （中值）（Typ.) *4 |
外部觸發模式 | Edge / Global reset edge / Level / Grobal reset level / Sync readout / Start *2 Edge / Start *3 |
外部觸發信號 | SMA |
觸發延遲功能 | 0 s to 10 s in 1 μs steps |
觸發輸出 | Global exposure timing output / Any-row exposure timing output / Trigger ready output / 3 programmable timing outputs / High output / Low output |
接口 | USB 3.1 Gen 1, CoaXPress (Quad CXP-6 ) |
A/D 轉換器 | 16 bit, 12 bit, 8 bit |
Lens mount | C-mount *5 |
圖像處理功能 | Defect pixel correction (ON or OFF, hot pixel correction 3 steps) |
*1：僅正常區域讀出模式
*2：PNR 模式和 Raw 模式可以通過 DCAM 配置器切換。默認選擇 PNR 模式。
*3：水量為 0.46 L/m。
*4：根據超靜音掃描中最大阱容與讀出噪聲的比值計算
*5：另提供 F 型接口 (C15550-22UP01) 產品。F 型接口結構導致漏光，可能會影響測量，尤其是在曝光時間較長時。
產品特點
1. 極低噪聲性能

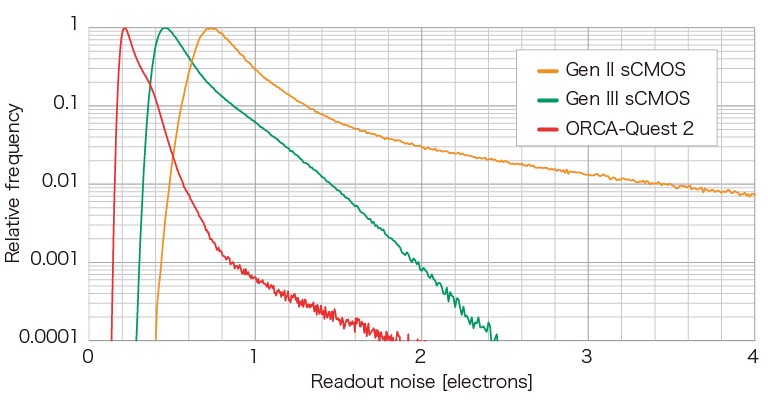

為了檢測具有高信噪比的弱光，ORCA-Quest 2 針對傳感器從結構到電子元件的各個方面進行了設計和優化。相機開發以及定制傳感器開發都采用最新的 CMOS 技術，實現了 0.30 電子的極低噪聲性能。
平均每像素 1 個光子的圖像（偽彩色）比較
曝光時間：200 ms LUT：最小值至最大值 比較面積：512 像素 × 512 像素
2. 實現光子數解析 (PNR) 輸出
光是許多光子的集合。光子在傳感器上轉化為電子，這些電子被稱為光電子。“光子數解析*”是一種通過對光電子計數來精確測量光的方法。為了計算這些光電子，相機噪聲必須足夠小于光電子信號量。傳統的 sCMOS 相機可實現較小的讀出噪聲，但仍大于光電子信號，因此難以計算光電子。ORCA-Quest 2 采用先進的相機技術，可對光電子進行計數，并提供 0.27 電子 rms（@Ultra 安靜掃描）的超低讀出噪聲、溫度和時間穩定性、單個校準以及每個像素值的實時校正。
*光子數解析是唯一的，與光子計數有很大不同（更精確地說，該方法解析光子的數量。然而，由于單光子計數代替單光電子計數已用于該領域的可比較方法，因此我們將使用術語“光子數解析”）。

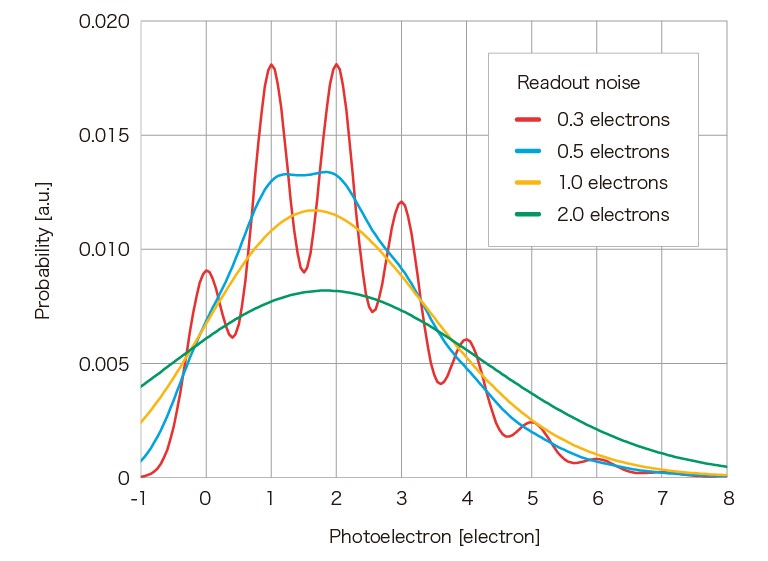

光電子概率分布的模擬數據（每個像素生成的光電子的平均數量：2 個電子）
3. 背照式結構和高分辨率
高 QE 對于檢測光子的高效性至關重要，并且通過背照式結構實現。在傳統的背照式傳感器中，由于沒有像素分離，像素之間會發生串?dāng)_，分辨率通常低于前照式傳感器。ORCA-Quest 2 qCMOS 的傳感器具有用于實現高量子效率的背照式結構，以及用于減少串?dāng)_的一對一像素的溝槽結構。

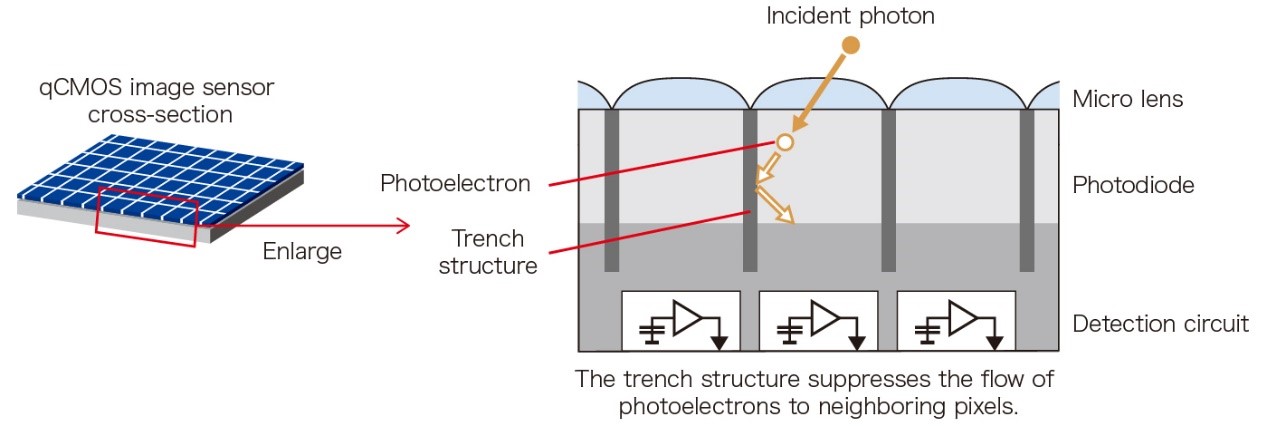

什么是溝槽結構？

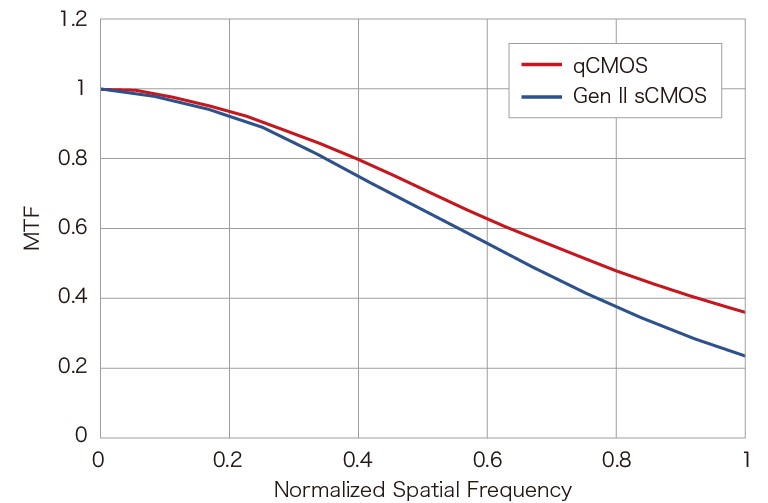

MTF 測量結果
調制傳遞函數 (MTF) 是一種分辨率評估。它是表明物體對比度能夠被精確再現的程度的值。
4. 實現大量像素和快速讀出
ORCA-Quest 2 以 940 萬像素 (4096 (H) × 2304 (V)) 實現超低噪聲。與 Gen Ⅱ sCMOS 和 EM-CCD 相機等傳統科學相機相比，ORCA-Quest 能夠捕獲更多對象。
此外，ORCA-Quest 2 的讀出速度表現優異。這里，我們指的是“數據率（像素?cái)?shù) × 幀速率）”，它表示相機在 1 秒內讀取多少像素，以便比較各種科學相機。與傳統的 sCMOS 相機相比，帶標準掃描功能的 ORCA-Quest 2 即使在較低的讀出噪聲下也能實現更高的數據率。此外，具有超靜音掃描功能的 ORCA-Quest 2 實現了光子數解析成像，其數據率比 EM-CCD 相機的單光子計數成像快了 10 倍。

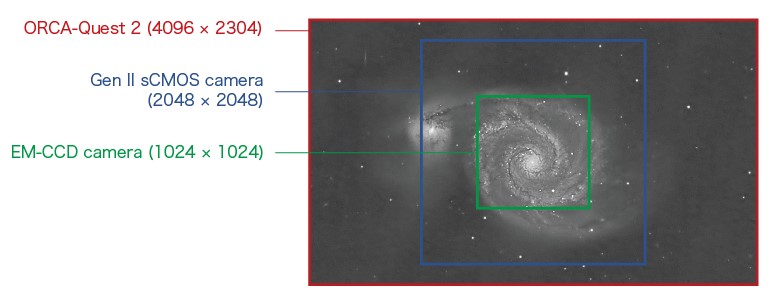

像素比較
數據率比較
（內容來源于濱松中國官網）
