常見問題

最大加工的面積等于場鏡焦距*激光波長/像素大小。因而對于1030nm/1064nm的波長，基本可以近似認為加工的面積等于場鏡/物鏡焦距的1/12。

并行加工中每個點的大?。涸趦?yōu)化足夠好的條件下，每個焦點的大小與不加SLM，直接通過透鏡聚焦的點大小一致。

并行加工點之間最小距離：等于最大加工面積/SLM像素尺寸得到的值與并行加工焦點大小的值里的最大值。

使用SLM進行并行加工的時候，點陣的穩定性主要取決于SLM上的相位穩定性。根據文獻使用濱松的SLM，由于相位不穩定性導致的點陣的漂移可以用公式場鏡焦距*0.06urad計算，例如對于150mm焦距長度的場鏡，點陣漂移大概是9nm，遠遠小于焦點大小，可以忽略不計。

DOE與SLM均可以對光束進行調制，來提高加工效果或者效率，比如生成點陣實現并行加工，生成縱向多焦點等。然而DOE本身在加工之后，相位調制就固定了，無法更改，并且成本也相對較高。而SLM具有可編程特性，同一個SLM可以生成多種類型的相位，可以根據具體的應用以及加工參數隨時更改，優化加工效果，從而為客戶降低成本。而且SLM可以校正系統引入的各種像差，這對DOE是無法想象的。

普通掃描鏡加工是一點一點進行加工的，加工速度比較低。而且隨著激光器的發展，激光器的功率越來越高，而為了防止損傷工件，在進行單點加工的時候，往往需要降低激光的能量，導致無法充分利用激光器的功率。 而使用SLM可以生成點陣實現并行加工，可以顯著的提高加工速度。此外因?yàn)榧す夤β时黄骄峙涞近c(diǎn)陣的各個點上，因而不需要對激光器的功率進行衰減就可以，從而充分的利用了功率。

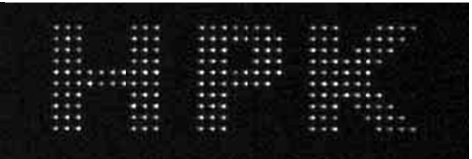

從分辨率來說載入的目標圖像的分辨率越小，CGH的計算速度越快。 但是對于同樣的圖案，如果是圖像分辨率比較小的話，生成的衍射圖像中可以清楚的看到圖像是由點陣組成的。

而如果圖像分辨率分辨率足夠大，那么衍射圖像中的點陣效應就不太明顯。 這是因?yàn)榻?jīng)過SLM調制相位之后，在透鏡后焦面最終是在最大加工面積內（鏡頭焦距*波長/像素大?。┥蓪?duì)應目標圖像的點陣的（像素值為255，則為亮點，為0，則為黑色）。因而點和點之間的最近距離可以用（鏡頭焦距*波長/像素大?。?目標圖案的分辨率得到。所以在目標圖像分辨率低的時候，點和點之間的距離比較大，可以看清楚。但是當目標圖像分辨率高的時候，電和點之間距離小，就區分不出來了。

從圖像比例來說，因?yàn)榻?jīng)過SLM調制之后，生成的衍射圖像最大范圍是一個正方形，所以目標圖像最好也使用正方形的比例，這樣計算之后不會變形。

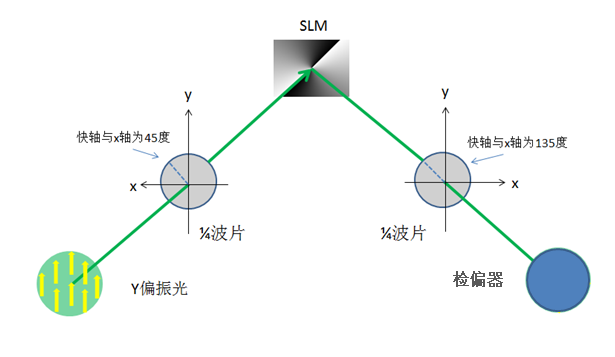

雖然濱松的SLM是相位調制器，但是通過恰當?shù)呐渲靡彩强梢詫?shí)現的，可以通過在前后添加相應的1/4玻片,偏振片等來實現，如下圖是一個常見的調制幅度的光路構型。

可以的，由于濱松的SLM是基于DVI進行控制的，本身是無法識別SLM的ID 的，所以一個比較容易實現的又不容易混亂的解決方案是買一個DVI轉3DVI的轉接線，這個DVI的轉接線可以把RGB三色分離到三個DVI頭，這樣就可以最多同時控制三個SLM，把一個8it的BMP彩色圖像使用matlab或者labview投屏到DVI所對應的顯示器中，則其中一個SLM獲取的R通道的圖像信息，另外兩個SLM分別獲得是G通道和B通道的圖像信息。

濱松自帶的軟件由于編程優化問題，在進行圖像播放的時候，速度較低，最高只可以實現大概1幀每秒的播放速度。為了實現高幀率的更換相位圖像，建議客戶自己使用matlab或者labview進行編寫。而對于OEM類型的SLM，可以預先將相位圖像存儲到SLM控制板內的內存卡中，再使用程序控制相位圖的更換，此時相位圖更換對比普通類型的SLM少了16.6ms的延遲時間，因而可以實現更快的更換速度。

并行加工中每個點強度的均勻性是由兩點決定的，一是IFTA算法本身的計算效果。二是光路的偏折，激光模式不好，光路中透鏡引入的像差等。因而對于加工均勻性要求不是特別高的場合，可以使用普通的GS算法就可以了。如果希望提高加工均勻性，可以使用效果比較好的算法，比如GSW,GSA算法等。而如果希望加工均勻性達到最佳，則需要使用額外的相機觀察并行光斑強度，基于這個強度分布反饋給SLM進行優化，從而達到最佳。

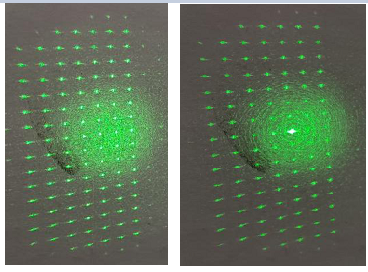

零級光是由于SLM表面玻璃反射，像素間隔之間的反射，以及相位圖本身效率不高導致的。所以消除零級光的方式首先是改進算法，如下圖是分別使用GSW算法（左圖）和GS算法（右圖）計算點陣得到的結果，可以看到由于GSW計算的相位圖有更高的衍射效率，所以0級光相比于GS算法得到的結果顯然更佳微弱。

此外常見的用來消除0級光的方式包括疊加菲涅爾透鏡透鏡相位（使衍射圖像和0級光在z方向分離）與疊加閃耀光柵相位（將衍射圖像和0級光在xy方向上分離，從而可以使用光擋將0級光徹底去除）。此外有文獻發現，同時疊加菲涅爾透鏡相位和閃耀光柵相位，對于消除0級光的效果更佳。

最好可以考慮入射光強的分布，不過這個主要是可以提高光的衍射效率，降低0級光的影響，但是對并行加工時點陣的均勻性影響不大。

主要分為3步：

1、連接電腦，打開SLM，查看第二顯示器，可以看到SLM被識別，分辨率準確。這步證明控制器與電腦連接沒有問題。

2、直接觀察SLM表面，隨便在電腦上拖動一個文件夾到第二顯示器界面晃動，可以在SLM上文件夾的移動。這步證明SLM的頭與控制器的連接沒有問題。

3、設置好波長，選擇HPK圖像，右鍵選擇create CGH， 然后在2nd monitor設置菲尼爾透鏡焦距為-400，選擇激活菲尼爾透鏡相位，此時在距離SLM大概400mm的位置，就可以看到清晰的HPK圖像了。這步證明SLM工作沒有問題，對于不執著于使用相機和透鏡進行觀測的客戶，就可以完成驗收了。

因?yàn)镾LM內部反射介質鏡或者鋁鏡的不平整度實際上是連續的平滑的不平整，所以直接觀察反射光效果會很好。而為了校正表面不平整，疊加的相位圖大體如下圖所示

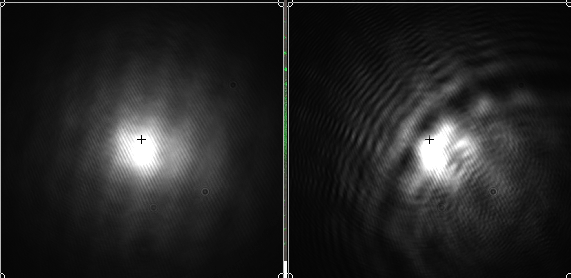

可以看到相位中有一些0到2pi的階躍，這些階躍相位會導致衍射效應，使光斑效果不佳。但是如果使用透鏡，在透鏡后焦點位置觀察衍射圖像的效果的話，效果會變的更好的。 此外相位校正圖像是在25度的環境下測量和計算得到的。如果工作的環境與25度偏差角度，也會影響最終的實驗結果的。

而對于為什么不疊加校正相位，仍然可以得到不錯的衍射圖像，這是因?yàn)槿缟纤?，SLM內反射鏡不平整是平滑的很連續的，這些平滑的相位變化，在經過透鏡之后，對衍射圖像幾乎沒有影響。所以即使不疊加校正相位，仍然可以得到不錯的衍射圖像。

生成平頂光整體有四種主流方案：

第一種是模擬非球面鏡相位來直接在透鏡后焦面生成平頂光。

第二種是在SLM上生成光闌型相位，只選取光斑中間部分，然后進行放大，從而生成各種形狀的評定光。

第三種是利用SLM與小孔光闌的配合，在光闌后經過透鏡準直后光斑的強度和相位分布與SLM上的相位分布有關，因而可以在保證平頂光的同時，相位也很平整。

第四種是簡單的將目標圖像設置為平頂形狀，然后使用GS算法進行計算即可。但是由于GS算法無法保證透鏡后焦面光斑的相位分布，所以可能會存在一些pi相位，或者渦旋相位，導致某些區域光斑相消，出現強度0點，從而降低均勻性。為了解決這個問題，可以采用MRAF算法等。

生成縱向多焦點大概有三種方案：

第一種是根據每個多焦點的位置，然后計算出來為了生成這個焦點，所需要加載的菲涅爾透鏡相位，然后把所有多焦點對應的菲涅爾透鏡的相位疊加起來。優點：算法特別簡單，計算速度快。缺點：均勻性一般，點之間干擾嚴重。

第二種是直接使用三維的GSW或者ORA算法；優點：均勻性顯著提高，點之間干擾也改善。缺點：算法較為復雜。

第三種是利用空間光強度分布和其k空間的互為傅里葉變換的關系，然后k空間相位可以直接通過投影得到SLM上所需要的相位信息的原理進行計算的。 由于是直接對焦點區域的整個三維空間分布進行，所以得到的結果無論從均勻性，還是從點之間的干擾，都有特別好的效果。此外，也會考慮高數值孔徑的情況。因而是最優的算法。缺點：三維的FFT和IFFT可能沒有直接的函數，需要用于自己編寫。

#適合的領域：

穩定性和可重復性超級高，能夠保證客戶批量購買之后，每臺都提供非常接近的性能。 根據客戶的需求，我們可以從硬件，光學，電學，軟件等多個方向提供定制。方便客戶使用。

a) 是直接使用普通的IFTA算法，將目標圖像設置為方形或者圓形即可。本方法優點是算法簡單，可以生成任意圖像，衍射效率較高。這種方法的缺點是是由于vortex之類的存在，最終生成的平頂光有較強的speckle noise。 可以采用類似于MRAF算法來改進這個問題。

b) 第二種是直接使用現成的非球面相位公式來生成平頂光。優點是衍射效率高，均勻性較好?？梢酝ㄟ^(guò)疊加光柵相位來生成多個平頂光。缺點是均勻性沒有辦法到極致，并且形狀有限制，只能為方形，圓形，線型平頂光。

c) 第三種是類似于基于可變型光闌的方式，優點是均勻性很高，可以任意形狀。缺點是無法生成多個平頂光，并且衍射效率相對較低。

d) 第四種是采用在4f系統中放置一個光闌的思路來實現的。優點是可以同時調制光的強度和相位，并且平頂光的景深更深。缺點是需要采用反饋機制來實現調節，并且對光路調節要求較高。

a) 直接把不同層的圖像，疊加不同焦距的菲涅爾透鏡相位，得到不同的相位圖A,B,C，然后把各個相位圖疊加起來。優點:算法簡單，速度很快。缺點：均勻性一般，層與層之間的干擾比較大。

b) 采用類似于三維GSW和ORA等算法。直接對整個點陣進行計算，沒有后疊加的過程。優點：均勻性好。缺點：速度一般，層與層之間的干擾也比較大。

c) 直接對焦點的整個光場分布進行三維FT和IFT計算。優點：均勻性高，層與層干擾小，可以實現各種異型光束。缺點：內存占用大，對計算機要去較高。

d) 采用分區域菲涅爾透鏡方式。優點：均勻性高，層與層干擾小。缺點：只能適合每層有一個焦點的類型。

這種情況，一般可以考慮輸入光的偏振是否有問題。需要保證光是水平偏振，如果感覺SLM根本不好使一樣，那大概光是垂直偏振了。

在將SLM相位設置為2pi的情況下，SLM實際加載的相位與光的入射角度關系為下圖
